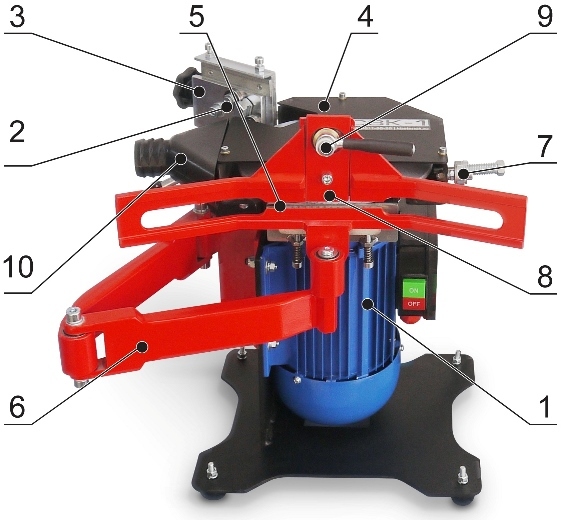

1 - электродвигатель, 2 - оснастка для радиусной правки кромки диска, 3 - алмазная игла для радиусной правки кромки диска, 4 - защитный кожух, 5 - пластина поддержки лезвия, 6 - поворотный рычаг держателя конька, 7 - алмазный карандаш для плоскости, 8 - рамка держателя, 9 - кулачковый зажим, 10 - патрубок для подключения системы пылеудаления.

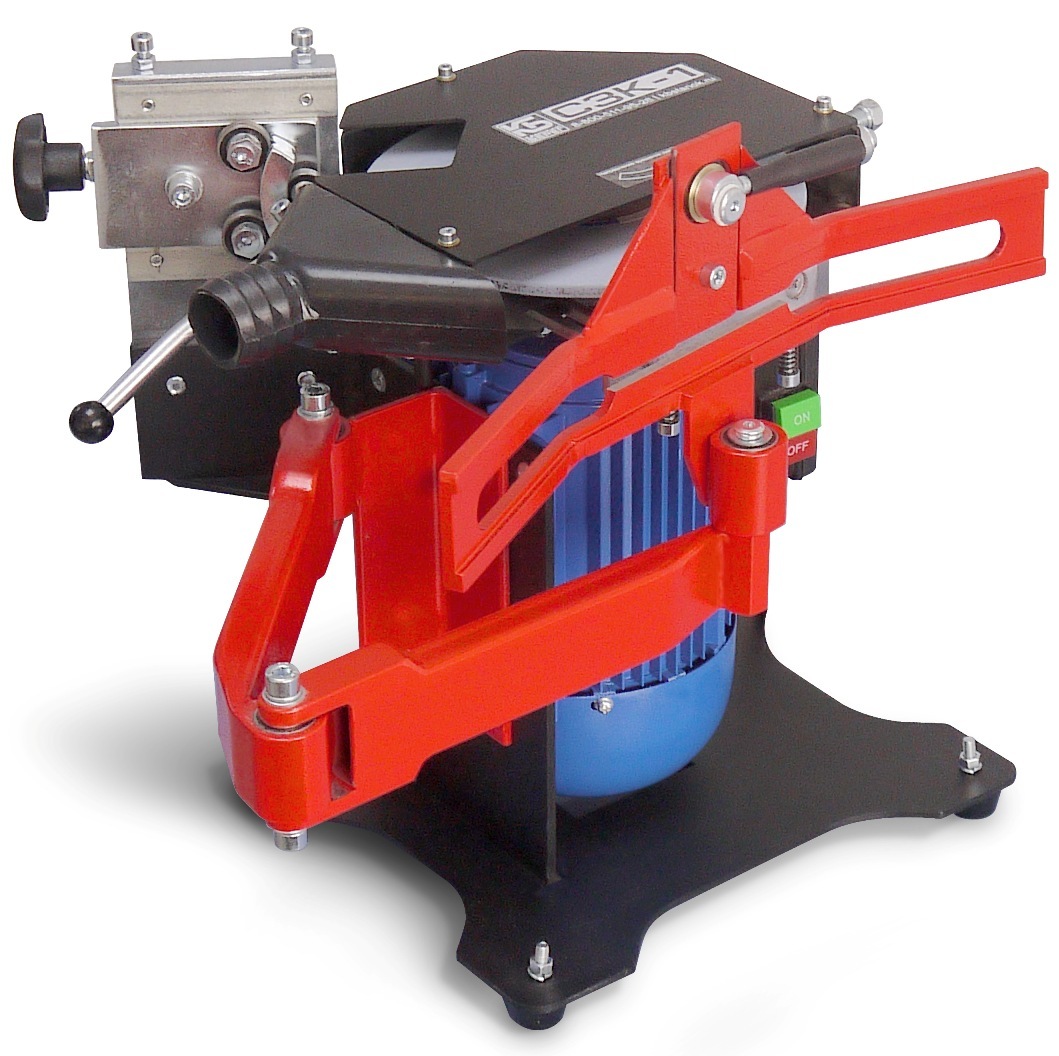

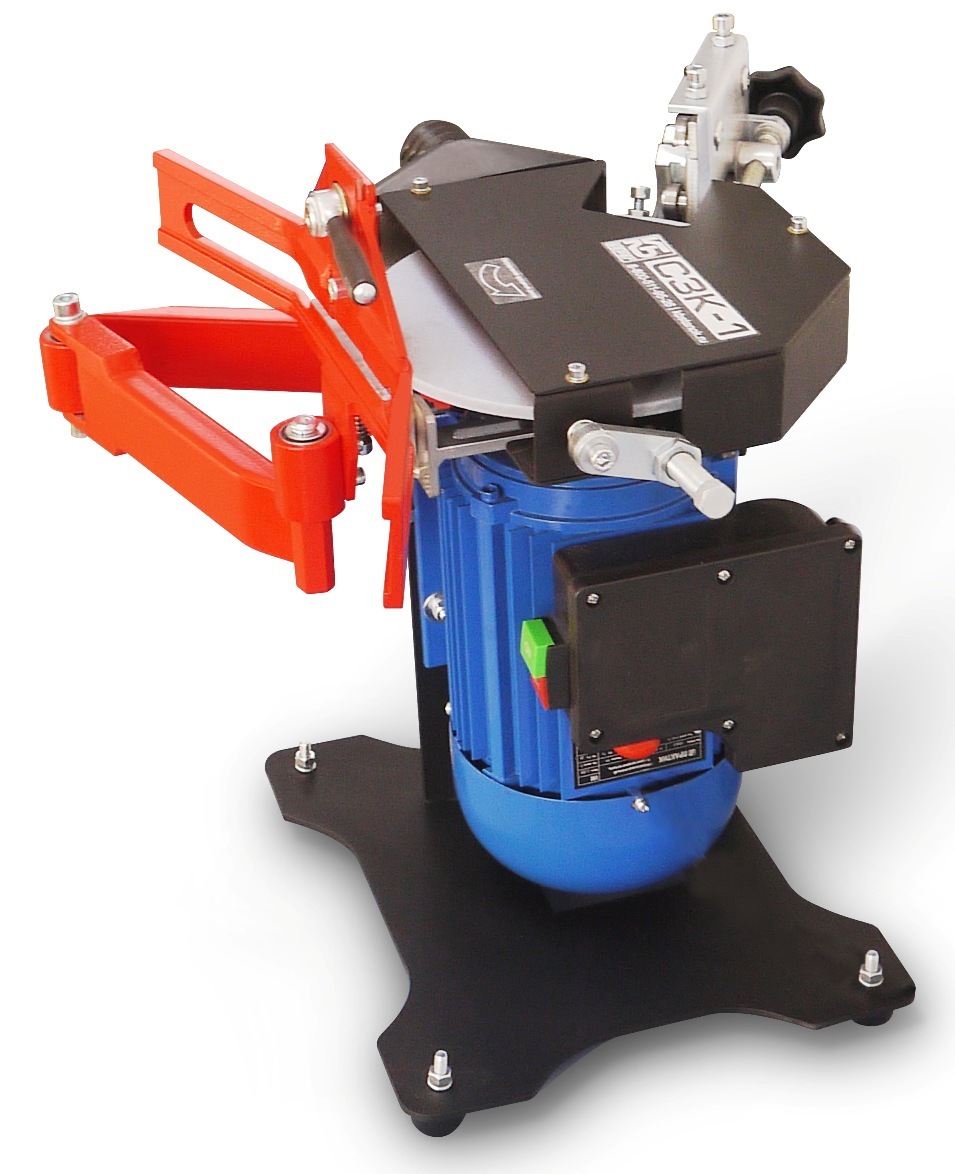

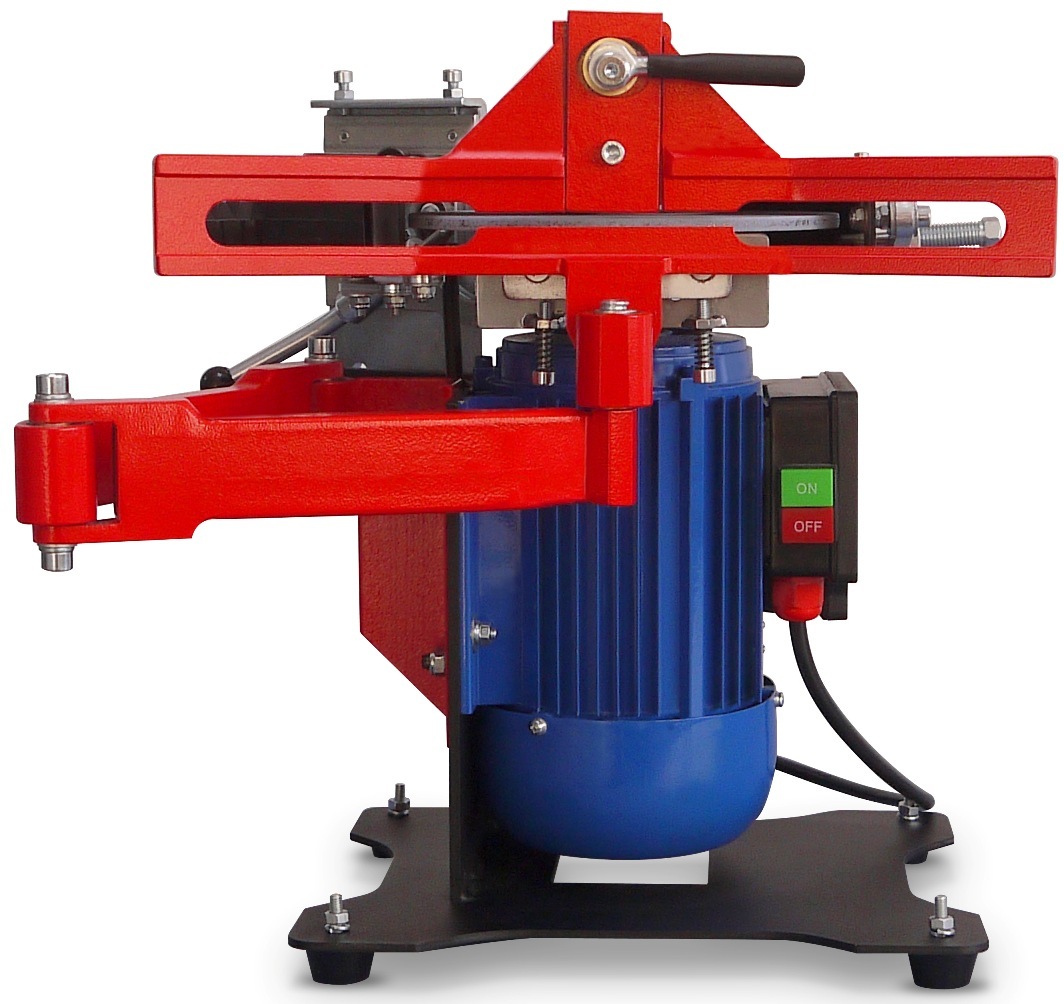

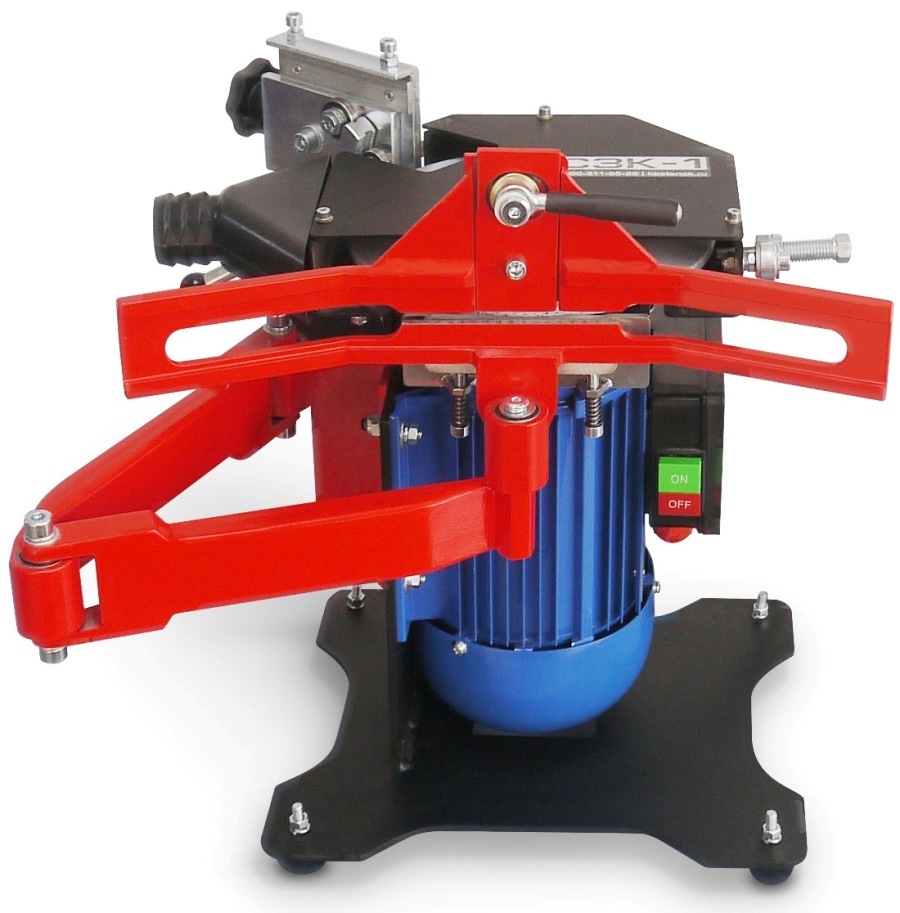

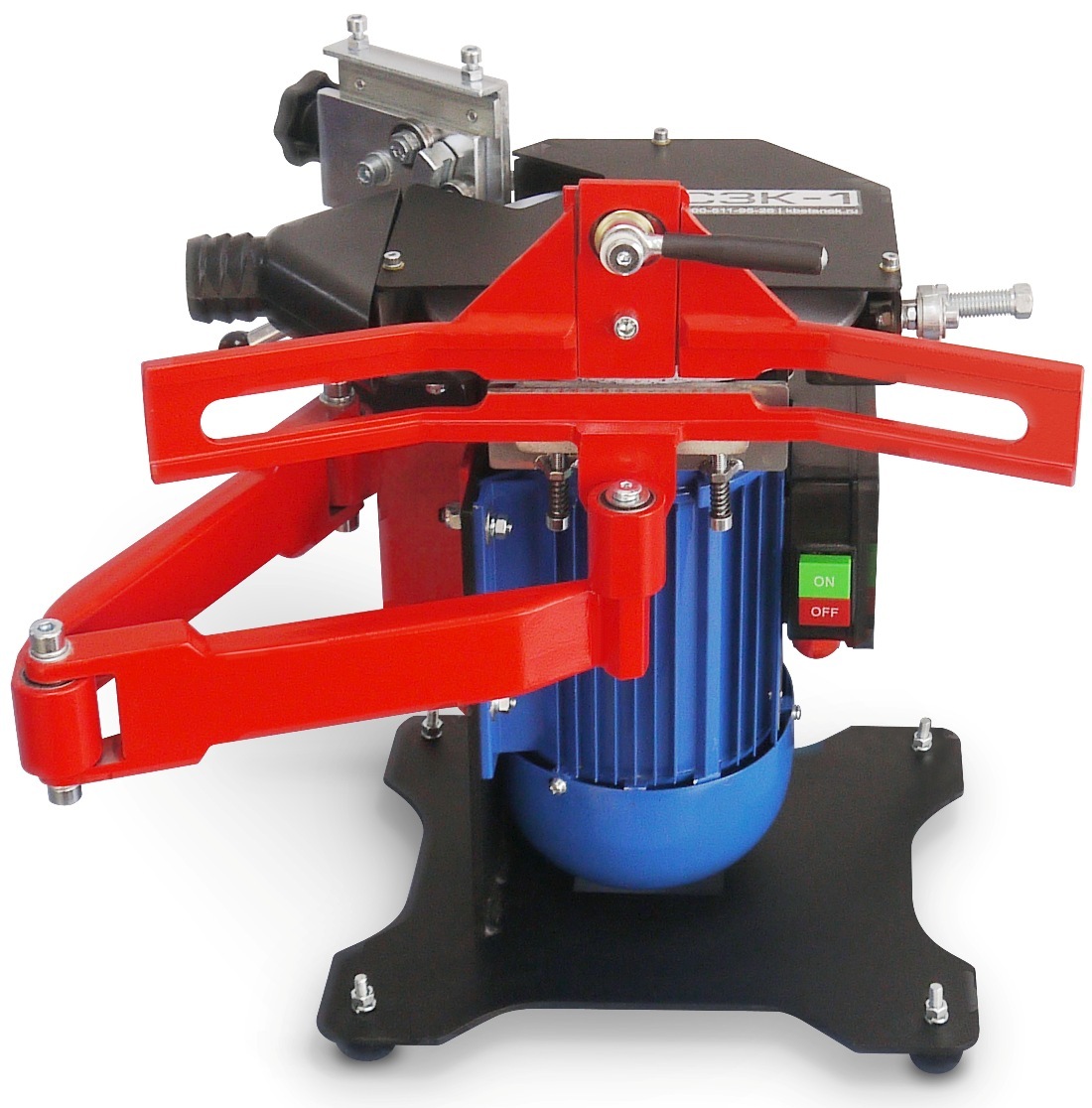

Станок "СЗК-1" предназначен для заточки хоккейных коньков и коньков для фигурного катания. Станок вытачивает канавку по оси лезвия и делает плоскую поверхность.

Держатель конька универсальный, подходит как для хоккейных, так и для коньков для фигурного катания. Лезвие конька фиксируется надежным эксцентриковым (кулачковым) зажимом. В сочленениях поворотного рычага подшипники качения.

В конструкции станка предусмотрен отвод для удаления пыли при помощи бытового пылесоса.

Станок заточной для заточки коньков "СЗК-1" комплектуется алмазными карандашом и иглой. Игла формирует закругленный профиль кромки диска для вытачивания канавки. Карандаш используется для получения кромки диска прямоугольной формы для плоской заточки.

• Мощный и надежный асинхронный двигатель выдерживает длительную работу на любых нагрузках.
• Высокая универсальность станка: держатель предназначен как для хоккейных коньков, в т. ч. вратарских, так и для коньков для фигурного катания.
• Легкость и точность заточки: опорная пластина поддержки лезвия, благодаря широкой плоскости контакта, помогает более точно позиционировать лезвие конька относительно круга, чем ролик (традиционный для конструкции такого типа), который лишь поддерживает лезвие, но не корректирует его положение. Однако, для приверженцев классической конструкции и для неидеально ровных коньков в комплектацию станка входит и опорный ролик, который всегда можно поставить вместо пластины.
• Низкая стоимость эксплуатации: алмазные карандаши и заточные диски, используемые на станке "СЗК-1" производятся в России и отличаются очень демократичной ценой (стоимость в 2 - 3 раза ниже импортных аналогов), что прямо влияет на рентабельность работы станка.

Для того, чтобы заточить коньки на заточном станке "СЗК-1" не требуется специальной квалификации. Освоить основные навыки работы может практически любой человек.

Первая операция - придать нужную форму (плоскость или выпуклость) краю заточного диска. Эта операция производится алмазными карандашом или иглой, соответственно, для получения плоскости используется карандаш (п. 7) на верхнем фото, для получения круглой кромки - игла (п. 3)

Вторая операция - зафиксировать конек в "лапе" (держателе). Лезвие конька удерживается кулачковым зажимом. Конек подается в зажим с правой стороны носком вперед. Лезвие конька зажимается по центру. Лапа обеспечивает параллельность лезвия конька относительно плоскости заточного круга, а так же берет на себя вес конька, облегчая заточку.

Третья операция - регулировка положения опорной пластины. На опорную пластину ложиться лезвие конька при заточке, она обеспечивает точное совмещение центров лезвия конька и заточного круга. Пластина регулируется по высоте при заточке лезвий разной толщины. Если лезвия затачиваемых коньков не достаточно прямые, то вместо планки можно установить ролик (идет в комплекте со станком). Ролик позволяет вручную корректировать положение лезвия и качественно затачивать даже не идеально прямые лезвия коньков. Если коньки качественные и ровные, рекомендуется использовать планку, которая исключает любые перекосы лезвия относительно заточного круга.

Заточка лезвия конька - включите двигатель, дождитесь пока вращение диска выйдет на стационарный режим. Прикоснитесь лезвием к диску и плавным движением справа налево проведите конек вдоль кромки диска навстречу его вращению. После двух - трех движений проверьте положение и глубину канавки. При необходимости повторно отрегулируйте опорную пластину.

Естественно, первые пробы лучше проводить не на любимых коньках. Лучше всего для экспериментов подойдет любая металлическая пластина, толщиной такой же, как и у лезвия конька. После нескольких проб Вы освоитесь с процедурой заточки. А заточив 3 - 4 пары коньков станете большим специалистом :)
